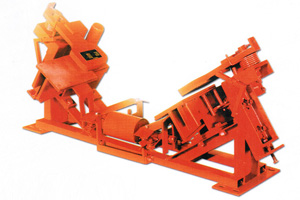

| 帶式輸送機用斷帶抓捕器    概述DDZ型斷帶抓捕器,是我公司研發(fā)的新型斷帶保護產品,本產品在總結以往抓捕器實際使用中出現的不足基礎上,加以改進,具有抓捕力大,靈活性強等更多優(yōu)點。
 工作原理
 DDZ-40/80□100□120□140□160□200型帶式輸送機用斷代抓捕器沿帶式輸送機多處安裝,當皮帶正常運行時,中部的單向輪隨皮帶轉動,左右兩模型閘塊處于皮帶下方且與皮帶不接觸,上閘塊調整到皮帶兩側,且與皮帶縱向平行。
 當發(fā)生斷帶時,觸動裝置使上閘塊快速轉動到皮帶上方,同時帶動楔形槽運動,將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間阻止端帶下滑。

 性能特點
 正常運行時,上閘塊及楔形閘塊與皮帶不接觸,并且上閘塊旋轉至皮帶兩側,可避免阻礙煤炭運輸。
 制動皮帶時,以皮帶的下滑力作為驅動力,使楔形閘塊自鎖,將下滑皮帶制動,無需外動力。
 制動時,皮帶被夾持在上閘塊與楔形閘塊之間。閘塊與皮帶為面接觸,制動面積大,對皮帶損傷小。
 可以根據運載量,調整上閘塊調整螺栓,設定上閘塊伸入皮帶的深度。
 采用整體士的安裝支架,其強度比分體式支架大大增加。安裝方便。


 型號說明:



 技術特征:
 單側制動寬度(可調):100-150mm
 額定制動力:40KN/套
 破壞載荷:50KN/套

 產品使用范圍:
 帶寬為500-2000mm的帶式輸送機
 剛性架式和吊掛式輸送機
 皮帶輸送機的傾角:a≥6度
 槽式托槽角:適用于各種槽角

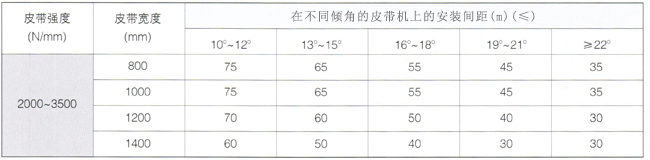

 上斷帶抓捕器的安裝間距(m)-(參考值)

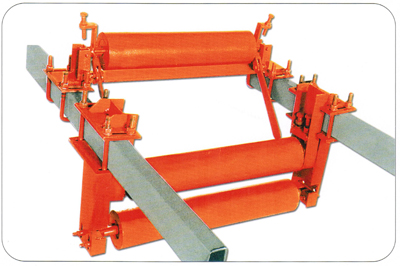

 下斷帶抓捕器結構示意圖及數量選擇

  下斷帶抓捕器選用數量依據:一般取大于上斷帶抓捕器50%的數量
 |
